光アイソレータとは、一方向の光のみを透過し逆方向の光を遮る機能を有するデバイスです。
偏光素子やファラデー効果を利用した回転子などの光学部品により構成され、レーザ光源への反射戻り光を阻止します。
通常、レーザ光源から出た光はその先にある光コネクタやレンズなどの光学部品表面で僅かに反射して戻ってきます。
この僅かな戻り光が、出力変動やノイズなど光源の不安定化につながり、また加工機などを応用としたファイバーレーザを代表とする光出力の高い光源では、光源そのものの破壊に繋がります。 光アイソレータは、光源の安定化や破壊の防止に必要不可欠なデバイスです。 |
 |

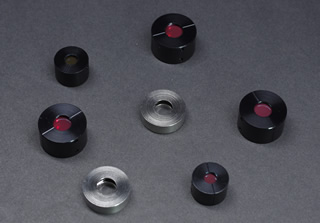

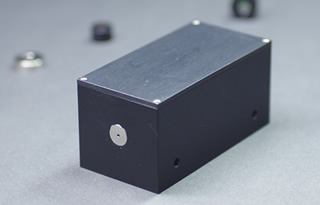

光アイソレータは、大きく分けて入射光の偏光状態に依存する「偏光依存型」と、入射光の偏光状態に依存しない「偏光無依存型」の2種類に分けられます。
「偏光依存型」は偏光板やPBSなどにより構成されているため、透過成分は予め決められた直線偏光成分のみになります。
一方「偏光無依存型」は偏光分離素子により構成されているため、入射光の偏光状態を問わず使用できるため汎用性の高い光アイソレータとなります。 |
 |
|
|
|
|
| |
