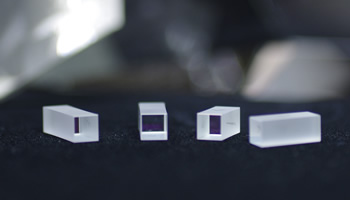

LBO素子
LBO結晶はNd：YAGレーザーの第二・第三高調波（THG）発生用素子として広く使用されており、固体UVレーザー光源におけるキーデバイスの一つです。
しかし、レーザー耐力などの優れた特徴を持つ一方、THG素子として使用する場合に、高出力なUV光の照射によりAR膜表面が短時間で劣化したり、損傷を生じることが大きな問題となっています。
当社の熟練した研磨・成膜技術の一貫工程により生み出されたロングライフTHG-LBOは、UV光によるARコーティング表面の劣化が小さく、当社従来品に比べて2～3倍以上の長寿命化を達成したものです。
当社のロングライフTHG-LBOは高出力なUV固体レーザー光源に実装され世界中で使用されています。
参考として、ロングライフTHG-LBOのAR膜の密着性および耐湿度性について、それぞれテープテスト"MIL-C-48497A （4.5.3.1）"をパスし、25℃、50RH%の環境下に300時間以上放置後でも他の仕様を満たすことを確認しています。
標準仕様以外のタイプ、外形についてもご要望に応じてカスタマイズ対応可能ですのでお問い合わせください。
また、支給品の再研磨・AR成膜にも対応可能です。
仕様
Long Life THG-LBO ; 標準仕様
| 素材 | LiB3O5 結晶 |
|---|---|
| 用途 | 3倍波用 （THG） |
| *位相整合パラメータ | Type Ⅱ THG λ=1064nm, 532nm → 355nm |
| 結晶角度 （deg） | θ=(42.7)±0.25, φ=(90)±0.25 |

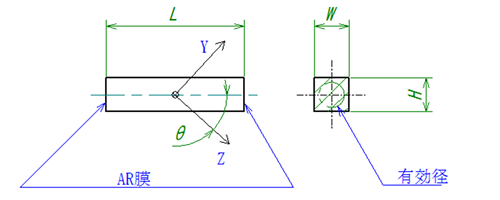

| **サイズ （mm） | W=5±0.1 × H=5±0.1 × L =20 +0.5/-0.1 |
| 有効 （mm） | Φ4 （中心 80℅ のΦ） |
| 透過波面精度, PV （λ） | ≦1/8 @ λ=633nm |
| 反射波面精度, PV （λ） | ≦1/8 @ λ=633nm |
| 平行度 （″） | ≦ 20 |
| 外観 | S /D = 10 / 5 |
| コーティング | 両面 AR膜 |
| 面取り | ≦C0.2 |
| チッピング | ≦0.1 |
| 反射率 | R≦0.2% @λ=1064nm , R≦0.5% @λ= 532nm, 355nm AOI = 0 deg |
*Type Ⅰ THG にも対応可能
** サイズのカスタマイズにも対応可能
*** 支給品の再研磨・AR成膜にも対応可能

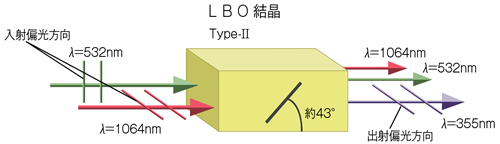

図1 λ=355nm発生用素子の使用例

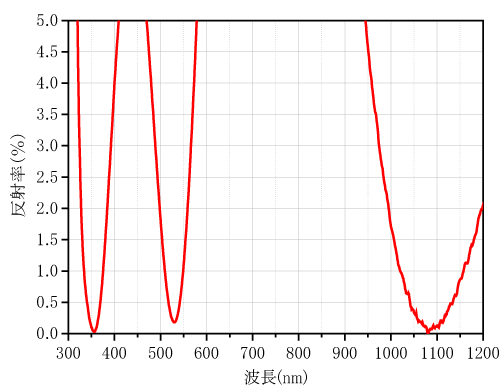

図2 THG LBO用3波長AR分光反射率
