DUV(深紫外)レーザー用 偏光子

当社では、各種のDUVレーザー用偏光子を製作しています。紫外レーザー用偏光子は、結晶プリズム同士の接合部がレーザー光によって破損しないようにエアギャップ構造を持っています。
特に当社では、λ=180nm以上の波長で透過し、広視野角かつ高分離角のエアギャップQL偏光子の製作も行っています。
これら紫外レーザー用偏光子は特注で製作しています。また、代表的な偏光子は以下の通りです。ご要求を頂ければ偏光子の構造、性能などについて個別にご提案させて頂きます。また、1個からでも製作いたしますので、お気軽にご相談ください。

DUVレーザー用 エアギャップ偏光子ラインアップ

タイプ 構造 特長

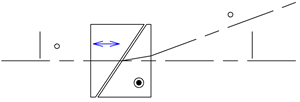

MgF2
ローション
プリズム
光線分離角:最大 約0.7° at λ=193.4nm 広帯域
λ=130nm~6500nm
光線分離角:約0.7° (最大)
at λ=193.4nm
高分離角

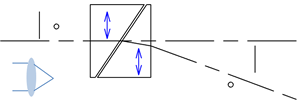

ローション
プリズム
光線分離角:最大 約0.7° at λ=193.4nm 高分離角
λ=180nm~2200nm
光線分離角:約2.8° (最大)
at λ=193.4nm
大口径化可

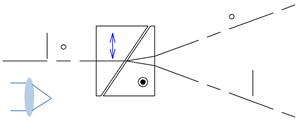

QL偏光子 光線分離角:最大 約0.7° at λ=193.4nm 広視野・高分離角
λ=180nm~2200nm
光線分離角:約3.4° (最大)
at λ=193.4nm
大口径化可

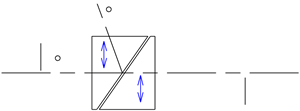

DUV
グランテーラー
プリズム
光線分離角:最大 約0.7° at λ=193.4nm 全反射型
λ=180nm~2200nm
*平行光束、垂直入射のみでご使用
になれます。
ウォーラストン
プリズム
光線分離角:最大 約0.7° at λ=193.4nm 広視野・高分離角
λ=180nm~2200nm
光線分離角:約5.6° (最大)
at λ=193.4nm

その他

上記以外にも、ご使用用途に合わせてカスタマイズした偏光子をご提案します。
エアギャップ構造以外にも、オプティカル・コンタクトタイプ、接着タイプなどの製作も可能です。
紫外用以外にも可視、赤外光用も製作しております。

エアギャップQL 偏光子

エアギャップQL偏光子は独自の素材組合せにより、広視野角、高分離角、高透過率のローションプリズムです。
高品質な人工結晶により構成されており、大型な素子を製作することも可能です。
一般的に、結晶同士を組み合わせたローションプリズムは、集光光や発散光が入射すると出射光線に干渉パターンが発生します。QL偏光子はこのような干渉パターンが発生せず広い視野角でのご使用が可能です。
分離角、使用波長、素子サイズ、ホルダー構造などご要望に応じて1個からでも設計から製作まで行います。

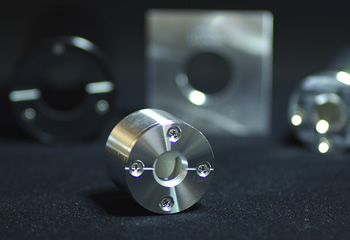

<製作例>

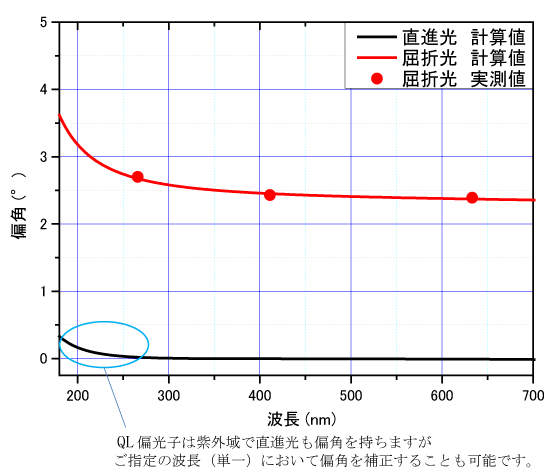

分離角波長依存性 (測定データ)

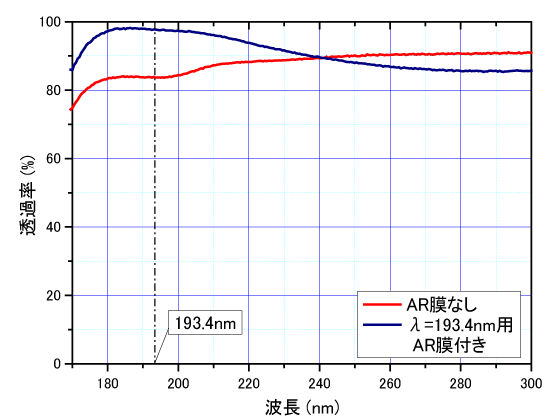

直進光分光透過率 (測定データ)

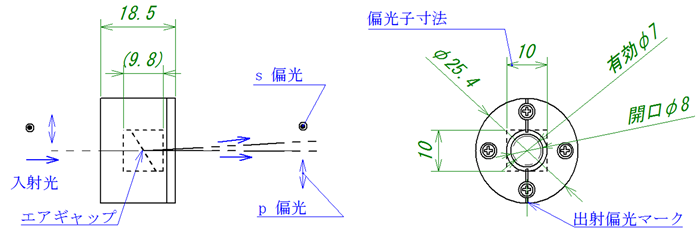

<概要図>
