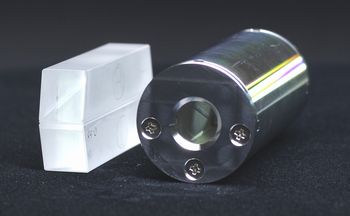

DUVグラントムソンプリズム
DUVグラントムソンプリズムは、使用可能な波長帯域が広いため、分光光度計やランプ光源用途に適した偏光素子です。
方解石を使わず紫外領域でも透明な材料のみで構成されています。
通常接着層で有る部分も結晶板を用いオプティカル・コンタクトで組み立てています。
そのため、グラントムソンプリズムの優れた特性を持ちながら、さらに短波長領域まで使用可能になっています。
注）各部材をオプティカル・コンタクトで接合しているため、高出力レーザー用では有りません。
特にλ=200nm以下のレーザーでのご使用は推奨していません。
特徴

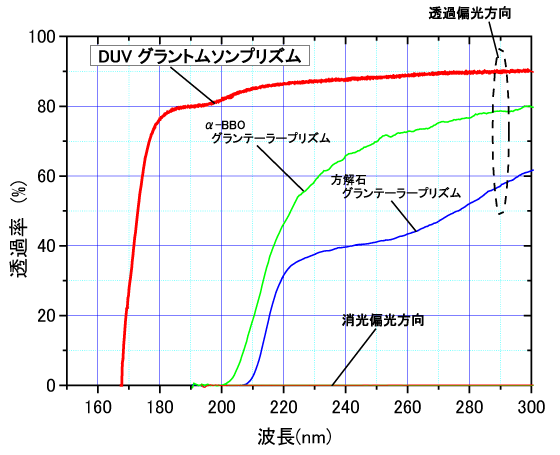

紫外域透過率 ～従来偏光子との比較～

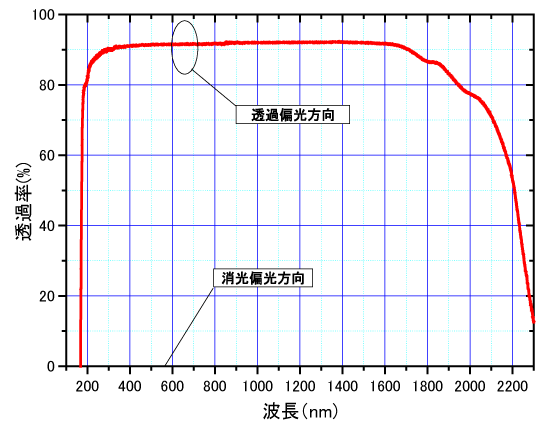

透過波長帯域

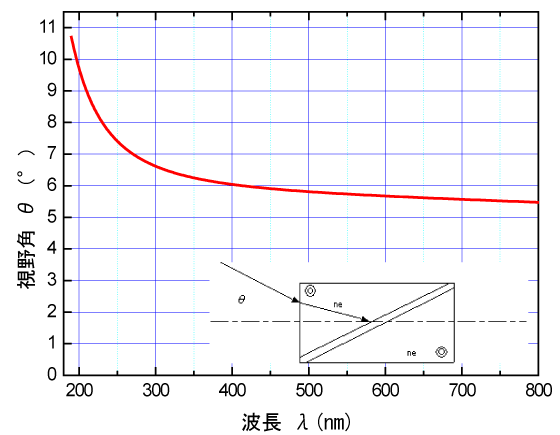

視野角
消光比 （実測 参考値）
| 波長（nm） | 195 | 199 | 396 | 532 | 633 |
|---|---|---|---|---|---|
| 消光比（dB） | 49.9 | 48.8 | 57 | 58.4 | 58.5 |
DUV グラントムソン標準品
| Product No. | 有効径 （mm） |
寸法 （mm） |
*消光比 （dB） |
**透過率 （%） |
***ビーム偏角 （′） |
*視野角（°） | 価格 |
|---|---|---|---|---|---|---|---|
| DUVGT-06 | Φ6 | Φ24.9×43.7 | ≧50 （1:100000） |
≧80 | ≦2 | 5.5 | ¥350,000 |
| DUVGT-08 | Φ8 | Φ24.9×52.7 | ¥450,000 | ||||
| DUVGT-15 | Φ15 | Φ34.9×84.2 | \1,500,000 |
* 消光比と視野角は波長λ=633nmの値です。
** 透過率は波長λ=190～1900nmでの値です。
*** ビーム偏角はご要望に応じた製作が可能です。

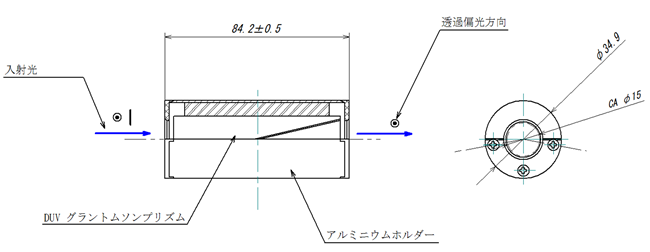

DUVGT-15 概要図
特注対応
標準品以外にもご希望のサイズ、AR膜のご希望等ご要望に応じ特注で製作いたします。
また、以下のような各種のタイプについても特注対応が可能です。
- DUVGT－標準タイプ
- DUVGT－BSタイプ
- DUVGT－双方向タイプ
※各種タイプの寸法、AR膜、ホルダー形状 等

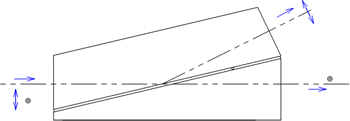

DUVGT-BS Type

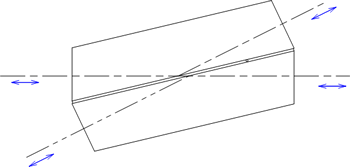

DUVGT-双方向 Type
